Aplicações Típnicas do Cabo de Controle Blindado e Armado
Nossa linha KVV22 e KVVP2-22 é a escolha padrão para engenheiros projetistas e integradores de painéis que necessitam de uma solução robusta para circuitos de controle, monitoramento, sinalização e proteção. As aplicações mais comuns incluem:
- Infraestrutura crítica e EPC: Instalação fixa em dutos subterrâneos, bandejas, eletrodutos e enterramento direto em plantas industriais (óleo e gás, química, papel e celulose, mineração com cabos de controle para áreas não classificadas).
- Distribuição de energia e medição: Interligação de painéis elétricos (QGBTs, CCMs), dispositivos de medição, sistemas de teste, telemetria e computadores de vazão (flow computers).
- Sistemas de Supervisão e Controle: Transmissão de sinais analógicos e digitais (4-20mA, 0-10V) para redes de automação, CLPs, SDCDs e sistemas de alarme.
Diferenciação de Modelos:
- KVV22 / KVVP2-22: Cabo com armação de fita de aço (para esforços mecânicos transversais) e blindagem opcional com fita de cobre (contra interferências eletromagnéticas – EMI).
- KVV32: Cabo com armação de fios de aço, adequado para instalações com esforços de tração longitudinal, como em poços e descidas verticais.

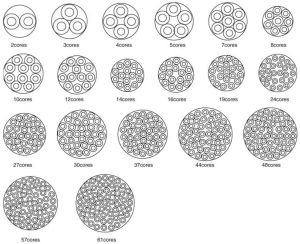

Características Construtivas
| Componente | Especificação Técnica |
|---|---|
| Norma Aplicável | GB/T 9330.2-2008 (Equivalente a IEC 60502 para requisitos de performance) |
| Condutor | Cobre flexível nu, classes de encordoamento 1 (sólido) ou 2 (encordoado) conforme IEC 60228 / GB/T 3956 |
| Isolação | Composto de PVC/A (Policloreto de Vinila) especial para instalação fixa, com excelente resistência dielétrica para circuitos de controle. Esta nomenclatura de PVC é a indicada para uso severo em cabeamento estruturado de painéis. |
| Blindagem Eletrostática | Fita de cobre nu com 0,05 a 0,10mm de espessura, aplicada com sobreposição helicoidal (overlap). Eficaz contra acoplamento capacitivo em instrumentação e sinais de baixa intensidade. |
| Enchimento e Capa Interna | Fitas de polipropileno (PP) ou não-tecido para dar circularidade e proteger o núcleo antes da aplicação da armação metálica. |
| Armação | Fita de aço galvanizado (KVV22) ou fios de aço (KVV32), com 0,2mm de espessura, em conformidade com IEC 60502-1 / GB/T 2952.1. A capa interna (bedding) protege o feixe de condutores do contato direto com a armação. |
| Cobertura Externa | Jaqueta em PVC ST1, resistente a intempéries (UV), óleos e agentes químicos leves. |
Dados Técnicos e Parâmetro de Performance
| Parâmetro | Valor |
|---|---|
| Tensão Nominal | U0/U 450/750V (Ideal para circuitos de comando, sinalização e proteção) |
| Tensão de Ensaio | 2.000 V CA por 5 min (para isolação ≤ 0,6 mm) / 2.500 V CA por 5 min (para isolação ≥ 0,6 mm) |
| Raio Mínimo de Curvatura | 12× o diâmetro externo do cabo (para instalação fixa) |
| Temperatura de Operação | Instalação Fixa: -10°C a +70°C Instalação Móvel: -5°C a +70°C (Nota: Modelos moldados, como KVVR, são preferíveis para movimento contínuo.) |
| Resistência à Radiação | 8×107 cJ/kg |
Guia de Seleção de Modelos por Aplicação
Para facilitar sua especificação, consulte a tabela de sufixos abaixo. Todos os modelos podem ser fabricados com a propriedade retardante de chamas (prefixo ZR-) a pedido.

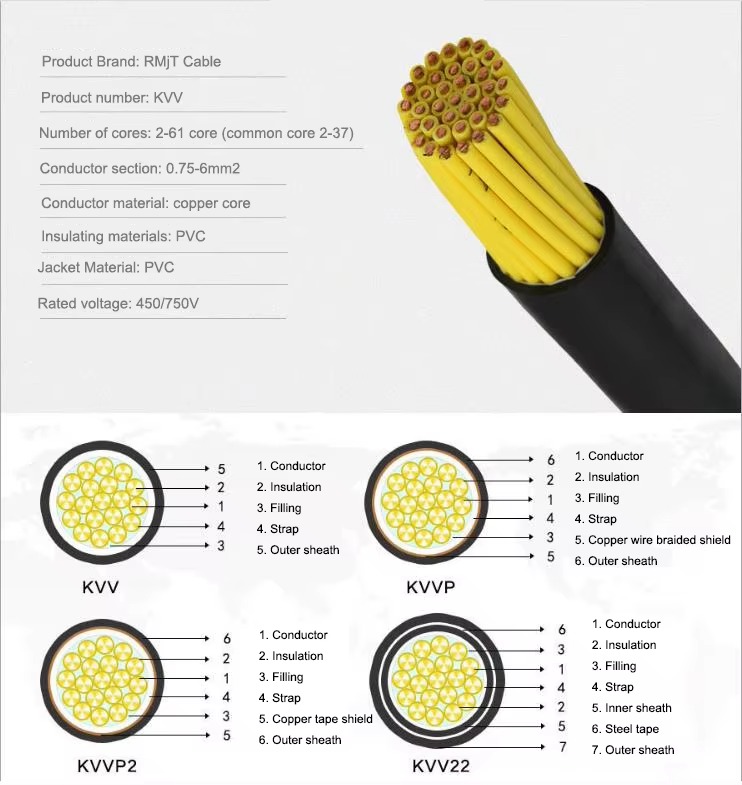

| Modelo | Descrição da Montagem |
|---|---|
| KVV | Cabo de controle de PVC padrão para instalações fixas internas em eletrodutos e bandejas, sem armação. |
| KVV22 | Com armação de fita de aço. A especificação ideal onde o cabo está sujeito a esforços de impacto, soterramento direto ou necessita de proteção contra roedores. |
| KVVP / KVVP2 | Cabo com blindagem de fita de cobre (sobre o núcleo). Indicado para separação física de sinais analógicos em relação a cabos de potência próximos na mesma bandeja. |
| KVVR / KVVRP | Flexível ®, com ou sem blindagem. Para ligações internas de painéis ou máquinas onde há movimento ocasional da fiação. |
| ZRKVV / ZRKVV22 / ZRKVVP | Versões retardantes de chama (Zero Retardant) dos cabos acima. Em caso de incêndio, não propagam a chama, atendendo aos requisitos de segurança contra incêndio de projetos de infraestrutura e prediais. |
4. FAQ Módulo
Perguntas Frequentes de Projetistas e Compradores Técnicos
1. Qual é a diferença real entre a isolação PVC/A e o PVC comum nestes cabos de controle?
O composto PVC/A especificado nesta série é otimizado para ““instalação fixa severa”” (tipo hard grade). Ele oferece maior resistência mecânica à abrasão e ao calor de curto-circuito do que formulações de PVC comuns (PVC/D ou ST5), garantindo maior integridade do sinal de comando ao longo da vida útil do projeto.
2. Quando devo especificar um cabo KVV22 blindado (KVVP2-22) em vez de apenas KVV22?
Recomendamos a blindagem (KVVP2-22) sempre que os circuitos de instrumentação ou sinal digital (0-10V, 4-20mA) estiverem na mesma canaleta de cabos de força de baixa tensão. A fita de cobre cria uma gaiola de Faraday que drena as correntes parasitas para o terra, prevenindo acionamentos espúrios de relés ou ruídos na leitura do CLP. Para simples atuação de contatores (liga/desliga), o KVV22 sem blindagem costuma ser suficiente.
3. A armação de aço destes cabos substitui o eletroduto?
Sim, para instalações fixas e enterradas diretas, a armação de fita de aço (KVV22) foi projetada para suportar os esforços mecânico típicos do solo sem a necessidade de tubulação metálica adicional, barateando o custo de instalação. No entanto, sempre verifique o memorial descritivo e as exigências da norma local de instalações elétricas (como a NBR 5410 ou ABNT NBR IEC 60502) quanto ao uso de proteção suplementar em travessias de pavimentos.
4. Vocês conseguem adequar a bitola dos condutores do cabo de controle ao padrão AWG/MCM ou apenas mm²?
Fabricamos sob consulta. Embora nosso padrão de produção seja baseado em seções métricas (mm²) conforme a IEC, nossa equipe de engenharia pode produzir cabos de controle com bitola em AWG para compatibilidade com equipamentos de fabricação americana, desde que o lote mínimo seja respeitado.
5. Como posso obter uma cotação para projetos de grande porte (EPC) com estes cabos?
Para solicitações de EPC e construtoras, precisamos do volume total previsto (em km) e dos comprimentos de cada lance para otimizarmos a fabricação. Nossa consultoria técnica pode substituir cabos concorrentes por esta linha ZR-KVVP2-22, muitas vezes com um lead-time competitivo. Envie sua lista de quantidades e desenhos técnicos para nossa análise dedicada.
