Uygulama Alanları

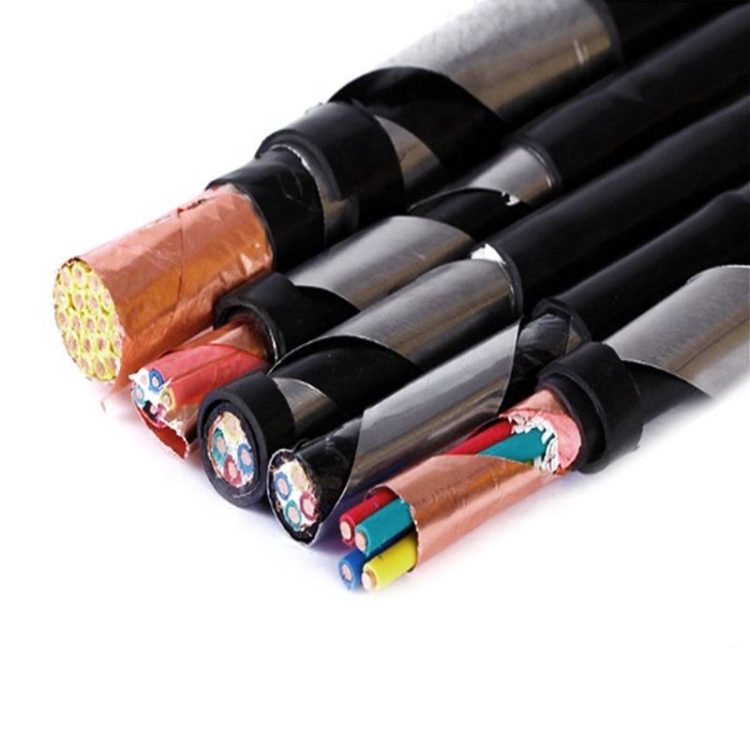

ZR KVV22 çelik bant zırhlı kontrol kabloları (KVVP2-22 bakır bant ekranlı ve çelik bant zırhlı tip) sabit tesislerde, kapalı hacimlerde, kanallarda, borularda ve doğrudan toprak altında gömülerek döşenmeye uygundur. Sinyalizasyon, izleme, koruma devreleri, elektrikli ölçü aletleri, pano ve dağıtım ünitelerinde kontrol ve ölçüm amacıyla kullanılır. (Örneğin; ölçüm testleri, sinyal gösterimi, telemetri, kendi kendine test, bilgisayar ağları üzerinden sinyal iletimi ve alarm sistemleri.)
KVV32 çelik tel zırhlı tip ise bina içi, kablo kanalları, borular, doğrudan gömme ve şaft gibi sabit noktalara döşenerek sinyal iletimi, izleme devreleri, koruma devreleri ve enerji dağıtım ekipmanlarında kontrol ve ölçüm için tercih edilir. (Ölçüm testleri, sinyal görüntüleme, otomatik test, telemetri, bilgisayar ağı ve alarm sinyali iletim sistemleri gibi.)
Yapısal Özellikler
| Yapı Elemanı | Açıklama |
|---|---|
| Standart | GB9330.2-2008 (GB9330.2) |
| İletken | GB/T3956 Tip 1 ve Tip 2 bükülü bakır iletken |
| İzolasyon Malzemesi | Sabit tesisat için sert yapılı PVC/A tipi PVC izolasyon |
| Damar Dolgusu | Damarlar arası boşluklar opsiyonel olarak doldurulur; kablo bir ayırıcı bant (PP bant veya dokumasız kumaş) ile sarılır |
| Dış Kılıf | ST1 tipi PVC dış kılıf |
| Ekran | 0,05 – 0,10 mm yumuşak bakır bandın bindirmeli sarımı (KVVP2-22 için) |
| Zırh | 0,2 mm kalınlıkta boyalı çelik veya galvanizli çelik bant zırh; GB/T2952.1’e uygun; zırh altında iç yatak katmanı bulunur. (KVV32: Çelik tel zırh, GB/T2952.1’e uygun) |
Teknik Veriler
| Parametre | Değer |
|---|---|
| Anma Gerilimi | U₀/U 450/750V |
| Test Gerilimi | İzolasyon kalınlığı ≤ 0,6 mm: 2000V; ≥ 0,6 mm: 2500V |
| Minimum Bükülme Yarıçapı | Sabit döşeme: 12×D (kablonun dış çapı) |
| Çalışma Sıcaklığı | Sabit tesis: -10°C ila +70°C; Hareketli kurulum: -5°C ila +70°C |
| Radyasyon Dayanımı | 8×10⁷ cJ/kg |
Model Seçenekleri ve Kullanım Yerleri
| Model | Ana Uygulama Alanı |
|---|---|
| KVV | Bina içi, kablo kanalı ve boru gibi sabit noktalar |
| KVV22 | Bina içi, kablo kanalı, doğrudan gömme; yüksek mekanik dayanım istenen sabit tesisat |
| KVVP | Bina içi, kanal ve borularda ekranlama gerektiren sabit tesisat |
| KVVR | Bina içinde hareketli uygulamalar |
| KVVRP | Bina içinde hareketli ve ekranlama gerektiren uygulamalar |
| ZRKVV | Alev geciktirici özellik istenen bina içi, kanal ve boru gibi sabit tesisat |
| ZRKVV22 | Alev geciktirici ve yüksek mekanik dış kuvvetlere dayanıklı, doğrudan gömülebilir sabit tesisat |
| ZRKVVP | Alev geciktirici ve ekranlama istenen bina içi sabit tesisat |
| ZRKVVR | Alev geciktirici ve hareketli uygulamalar |
| ZRKVVRP | Alev geciktirici, hareketli ve ekranlama istenen uygulamalar |
Ürün görselleri temsilidir; teknik resim ve detaylı ölçüler için bizimle iletişime geçin.
- FAQ Modülü
ZR KVV22 ile standart KVV22 arasındaki fark nedir?
ZR ön eki, kablonun alev geciktirici (ZR = alev yaymaz) özellikte olduğunu gösterir. KVV22 mekanik koruma sağlarken, ZRKVV22 aynı zamanda yangın güvenliği gerektiren projeler için IEC 60332’ye uygun alev yaymaz yapı sunar.
KVV22 ve KVVP2 kabloları doğrudan toprağa gömülebilir mi?
Evet. KVV22 (çelik bant zırhlı) ve KVVP2-22 (bakır bant ekran + çelik bant zırh) modelleri doğrudan gömme uygulamaları için uygundur. Ancak gömme derinliği ve çevre koşulları projeye göre değerlendirilmelidir.
Kablo hangi endüstriyel alanlarda yaygındır?
Petrokimya tesisleri, enerji santralleri, su arıtma, çimento fabrikaları, otomasyon panoları, konveyör sistemleri ve bina yönetim sistemlerinde sinyal iletimi, izleme ve kontrol için sıklıkla tercih edilir.
Minimum bükülme yarıçapı montajda nelere dikkat edilmeli?
Sabit döşemede kablo dış çapının 12 katından daha küçük yarıçapla döşenmemelidir. Aksi takdirde iletken ve izolasyon zarar görebilir.
Farklı damar sayısı ve kesit seçenekleri sunuyor musunuz?
Evet; isteğe bağlı 2 ila 61 damar arası, 0,75 mm²’den 10 mm²’ye kadar bakır kesitlerde üretim yapılabilmektedir. Projenize özel konfigürasyon için teklif talep edebilirsiniz.
ZR KVVP2 KVV22 kablolar için hangi test ve sertifikalar geçerlidir?
Kablolar GB9330.2 standardına göre rutin ve tip testlerinden geçirilir. İhracata yönelik olarak talep halinde uluslararası kabul gören test raporları, CE, TSE ve müşteri spesifikasyonlarına uygun ek testler sağlanabilir.
