Enerji iletim ve dağıtım hatlarının bel kemiği olan güç kabloları, şehir şebekelerinden endüstriyel tesislere kadar geniş bir alanda kullanılır. Fabrikamız tarafından üretilen çapraz bağlı polietilen (XLPE) izoleli güç kabloları, yüksek gerilim dayanımı ve uzun ömürlü yapısıyla projelerinizde güvenliği garanti eder. Özellikle zorlu koşullar için tasarlanan çelik tel zırhlı (SWA) ve çelik bant zırhlı (STA) modellerimiz, mekanik darbelere karşı üstün koruma sağlar.
YJV ve YJLV serisi kablolarımız, yeraltı şebekeleri, tünel uygulamaları ve kablo kanalları için standart çözümler sunar. Bu ürünler, inşaat sahalarında sıkça karşılaşılan yanlışlıkla kesilmelere ve dış etkenlere karşı dayanıklı olup, büyük ölçekli enerji kesintilerinin önüne geçer.
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Ürün Tipi | Bakır veya Alüminyum iletkenli, XLPE izoleli, PVC dış kılıflı güç kablosu / Çelik Bant Zırhlı / Çelik Tel Zırhlı |
| Anma Gerilimi | 0.6/1kV, 1.8/3kV, 3.6/6kV, 6/10kV, 8.7/15kV, 12/20kV, 21/35kV, 26/35kV |
| Standartlar & Sertifikalar | IEC 60502-1, GB/T12706, TSE standartlarına uygun üretim |
| Model Kodları | YJV, YJLV, YJV22, YJLV22, YJV32, YJLV32, YJV42, YJLV42 |
| Zırh Yapısı | Çelik bant zırhlı (STA), Çelik tel zırhlı (SWA). Üç damarlı kablolarda çift kat galvanizli çelik, tek damarda ise alüminyum bant veya tel zırh opsiyonu mevcuttur. |
| Damar Sayısı | Tek damar, 2, 3, 4, 5 damar, 3+1, 3+2, 4+1 çoklu damar konfigürasyonları |
| Yaygın Kesit Alanları | 1.5mm², 2.5mm², 4mm², 6mm², 10mm², 16mm², 25mm², 35mm², 50mm², 70mm², 95mm², 120mm², 150mm², 185mm², 240mm², 300mm², 400mm², 500mm², 630mm² |
| Kablo Tipleri | Standart tip, Alev geciktirici (ZR), Yangına dayanıklı (NH), Düşük duman yoğunluklu halojensiz (LSZH) |
| Uygulama Alanları | Enerji dağıtım mühendisliği, yer altı enerji nakil hatları, elektromekanik montajlar, endüstriyel tesisler ve nehir geçişleri. |

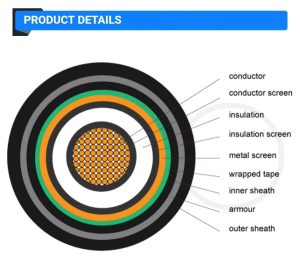

YJV Kablo İletken Yapısı ve Kullanım Alanları
XLPE izolasyon, yüksek sıcaklık dayanımı ve düşük dielektrik kayıpları ile bilinir. YJV kablolar, şehir içi yer altı rögarlarında, endüstriyel tesislerin iç besleme hatlarında ve hidroelektrik santral kurulumlarında kritik rol oynar. YJV ve zırhlı türevleri, iletkenlik özelliği yüksek bakır veya alüminyum damarlarıyla enerji kaybını minimize eder.
Montaj ve Döşeme Talimatları
Doğru kablo montajı, sistemin ömrü ve güvenliği için hayati önem taşır. Aşağıdaki mühendislik kriterlerine uyulması, saha kazalarını ve erken yıpranmayı önler:
- Kıvrılma Yarıçapı: Döşeme sırasında minimum bükülme yarıçapı, kablo dış çapının en az 10 katı olmalıdır. Daha dar açılarla dönüşlerde iletken hasarı riski oluşur.
- YJV / YJLV Döşeme Koşulları: Bu modeller iç mekan, kablo kanalları, borular ve gevşek zeminli toprak altı uygulamalar için uygundur. Yalnızca dış mekanik kuvvetlere maruz kalmayacak şekilde döşenmelidir; doğrudan ağır yük altına gömülmezler.
- Zırhlı YJV22 / YJLV22 Koşulları: Çelik bant veya tel zırh sayesinde dış mekanik kuvvetlere dayanıklıdır. Toprak altı gömülmeye uygundur, ancak büyük çekme kuvvetlerine maruz bırakılmamalıdır. Kuvvetli çekme, zırh yapısına ve damar izolasyonuna zarar verebilir.
- Döşeme Ekipmanları: Kablo serme işlemi; kablo makarası, kılavuz makaralar ve çekme çorapları gibi özel ekipmanlarla yapılmalı, döşeme güzergahı ısı kaynaklarından uzak tutulmalıdır. Mekanik yıpranmayı önlemek için keskin kenarlardan korunmalıdır.
- Boru İçi Döşeme: Kablonun boru içinden geçirilmesi durumunda, boru iç çapı kablo dış çapının en az 1.5 katı olmalıdır. Kablo geçişi sırasında asla zorlamayla sıkıştırma yapılmamalı, toplam kablo kesit alanı boru iç kesitinin %40’ını aşmamalıdır.
4. Sıkça Sorulan Sorular (FAQ)
S: Projem için en uygun YJV kablo kesitini nasıl seçerim? Gerilim düşümü hesabı desteği veriyor musunuz?
C: Proje mühendislerimiz, mesafe, yük akımı ve gerilim seviyesine göre gerilim düşümü hesaplaması yaparak doğru kesit seçimi konusunda ücretsiz danışmanlık sağlamaktadır. 1.5mm² ile 630mm² arası stoktan temin edilebilir.
S: Yurtdışı (Türkiye) enerji projeleri için hangi sertifikalara sahipsiniz?
C: Ürünlerimiz IEC 60502-1 uluslararası standardına ve GB/T12706 standardına uygun olarak üretilmektedir. İhtiyaca göre TSE ve diğer uluslararası akreditasyonlara uygun test raporları sunulmaktadır. Lütfen spesifik proje gereksinimleriniz için bizimle iletişime geçin.
S: Zırhlı kablo ile zırhsız kablo arasındaki fiyat ve kullanım farkı nedir?
C: YJV (zırhsız) kanal içi ve korunaklı alanlarda maliyet avantajı sunar. YJV22 (çelik bant zırhlı) ise doğrudan toprağa gömme ve dış darbelere karşı mekanik koruma gerektiren uygulamalar için zorunludur. Daha ağır koşullar için çelik tel zırhlı YJV32/YJV42 modellerimizi öneririz.
S: Sipariş etmeden önce YJV kablo numunesi alabilir miyim?
C: Evet, mevcut stoklarımızdan 1 metreye kadar ücretsiz numune gönderimi yapmaktayız. İletişim formu aracılığıyla teslimat adresinizi ve firma bilgilerinizi paylaşmanız yeterlidir.
