Ürün Özellikleri ve Yapısı
- İletken: Çıplak veya kalaylı bakır, ya da alüminyum.
- İzolasyon: 70°C sıcaklığa dayanıklı PVC.
- Renk Kodu: Kırmızı, turuncu, sarı, sarı-yeşil, mavi, mor, gri, beyaz veya proje talebine özel.
- Dış Kılıf: IEC standartlarına uygun ST2 tipi PVC bant katmanı.
Bakır Kablo Teknik Performansı
- Anma Gerilimi: 300/300V ; 300/500V ; 450/750V
- Uzun Süreli Çalışma Sıcaklığı: Maksimum 70°C’yi aşmamalıdır.
- Montaj Koşulları: Kablo döşeme anında ortam sıcaklığı 0°C’nin altına düşmemelidir.
- Minimum Bükülme Yarıçapı: Kablo dış çapı ≤ 25mm için bükülme yarıçapı ≥ 4D; Dış çap > 25mm için ≥ 6D.
Avrupa Standardı (HAR) Elektrik Kabloları
Geniş ürün yelpazemizde IEC ve Avrupa Harmonizasyon Standartları’na (HAR) tam uyumlu bina tesisat ve esnek kablolar bulunmaktadır:
- H07V-U: 450/750V PVC İzoleli Bina Tesisat Kablosu, BS Standardı
- H03VH-H: 300/300V PVC İzoleli Esnek Paralel Kablo
- H03VVH2-F, H05VVH2-F: PVC İzoleli PVC Kılıflı Yassı Kablo
- 300/300V PVC İzoleli Esnek Bükümlü Kablo
- H05V-K, H07V-K: PVC İzoleli Esnek Kumanda ve Tesisat Kablosu
- H07Z-U: 450/750V LSHF (Düşük Duman Sıfır Halojen) Bileşiği İzoleli Bina Tesisat Kablosu, BS Standardı
- H05Z-K, H07Z-K: LSHF Bileşiği İzoleli Esnek Kablo, BS Standardı
- Flat Twin and Earth (NYY Düz İkiz) Kablo-ECC Serisi, BS Standardı
Ürün Model Tablosu ve Kullanım Alanları
Aşağıdaki tabloda, farklı projeler için sunduğumuz PVC izoleli bakır ve alüminyum iletkenli kablo modellerinin yapısal tanımları ve genel uygulama alanları yer almaktadır.
| Model | Tanım | Kullanım Alanı |
|---|---|---|
| BV (BLV) | Bakır (Al) iletken PVC izoleli kablo | Her türlü AC ve DC elektrik tesisatında, enstrüman panolarında, telekomünikasyon ekipmanlarında, sabit döşeme güç ve aydınlatma hatlarında kullanıma uygundur. |
| BVR | Bakır iletken PVC izoleli esnek kablo | |
| BVV (BLVV) | Bakır (Al) iletken PVC izoleli PVC kılıflı yuvarlak kablo | |
| BVVB (BLVVB) | Bakır (Al) iletken PVC izoleli PVC kılıflı yassı kablo | |
| BV-105 | Bakır iletken 105°C ısıya dayanıklı PVC izoleli kablo | |
| BV-ZR | Bakır iletken alev geciktirici PVC izoleli kablo | Yangın riski taşıyan veya alev geciktirici özellik gerektiren endüstriyel ve ticari binalarda sabit tesisat. |
| BVR-ZR | Bakır iletken alev geciktirici PVC izoleli esnek kablo | |
| BVV-ZR | Bakır iletken alev geciktirici PVC izoleli PVC kılıflı yuvarlak kablo | |
| BVVB-ZR | Bakır iletken alev geciktirici PVC izoleli PVC kılıflı yassı kablo | |
| BV-ZR-105 | Bakır iletken 105°C ısıya dayanıklı alev geciktirici PVC izoleli kablo | |
| BVR-ZR-105 | Bakır iletken 105°C ısıya dayanıklı alev geciktirici PVC izoleli yuvarlak esnek kablo | Yüksek sıcaklık ve yangın riski olan cihaz içi bağlantılar, dahili tesisat ve pano montajı. |
| BVV-ZR-105 | Bakır iletken 105°C ısıya dayanıklı alev geciktirici PVC kılıflı yuvarlak kablo | |
| AV-ZR-105 | Bakır iletken 105°C ısıya dayanıklı alev geciktirici PVC izoleli tesisat teli | |
| AVR-ZR-105 | Bakır iletken 105°C ısıya dayanıklı alev geciktirici PVC izoleli esnek tesisat teli | |
| AV-ZR | Bakır iletken alev geciktirici PVC izoleli tesisat teli | Elektrik, enstrümantasyon ve elektronik ekipmanların sabit dahili bağlantıları. |
| RV | Bakır iletken PVC izoleli esnek bağlantı kablosu | AC/DC elektrikli ev aletleri, enstrümanlar, küçük güçlü el aletleri, aydınlatma ve power supply bağlantıları için uygundur. |
| RVB (RVVB) | Bakır iletken PVC izoleli yassı esnek bağlantı kablosu | |
| RVS | Bakır iletken PVC izoleli bükümlü esnek bağlantı kablosu | |
| RV-105 | Bakır iletken 105°C ısıya dayanıklı PVC izoleli esnek bağlantı kablosu | |
| RVV | Bakır iletken PVC izoleli PVC kılıflı yassı esnek kablo | Ev aletleri, küçük elektrikli aletler, enstrümantasyon ve aydınlatma cihazları. |
| RVVP | Bakır iletken PVC izoleli ekranlı PVC kılıflı esnek sinyal kablosu, Anma gerilimi 300/300V, 2-24 damarlı. | Enstrümantasyon, interkom, CCTV ve kontrol otomasyon sistemleri. |
| AVVR | PVC Kılıflı | Dahili tesisat esnek kablosu |
BV ve BVR Tipi İzoleli Elektrik Kabloları Üretim Aralığı (Teknik Veriler)
Farklı kesit alanlarına sahip standart bakır iletkenli modellerimizin teknik parametreleri aşağıdaki tabloda detaylandırılmıştır. Veriler IEC standartları referans alınarak verilmiştir.
| Model | Anma Gerilimi (V) | Kesit Alanı (mm²) | İletken Yapısı (Adet/Çap mm) | Dış Çap (mm) | Ağırlık (kg/km) | 20 °C İletken Direnci (Ω/km) |
|---|---|---|---|---|---|---|
| BV | 300/500V | 0.5 | 1/0.80 | 2.4 | 8.5 | 36 |
| BV | 300/500V | 0.75 (A) | 1/0.97 | 2.6 | 11.1 | 24.5 |
| BV | 300/500V | 0.75 (B) | 7/0.37 | 2.8 | 12 | 24.5 |
| BV | 300/500V | 1.0 (A) | 1/1.13 | 2.8 | 13.9 | 18.1 |
| BV | 300/500V | 1.0 (B) | 7/0.43 | 3 | 15 | 18.1 |
| BV | 450/750V | 1.5 (A) | 1/1.38 | 3.3 | 20.3 | 12.1 |
| BV | 450/750V | 1.5 (B) | 7/0.52 | 3.5 | 21.6 | 12.1 |
| BV | 450/750V | 2.5 (A) | 1/1.78 | 3.9 | 31.6 | 7.41 |
| BV | 450/750V | 2.5 (B) | 7/0.68 | 4.2 | 34.8 | 7.41 |
| BV | 450/750V | 4 (A) | 1/2.25 | 4.4 | 47.1 | 4.61 |
| BV | 450/750V | 4 (B) | 7/0.85 | 4.8 | 50.3 | 4.61 |
| BV | 450/750V | 6 (A) | 1/2.76 | 4.9 | 67.1 | 3.08 |
| BV | 450/750V | 6 (B) | 7/1.04 | 5.4 | 71.2 | 3.08 |
| BV | 450/750V | 10 | 7/1.35 | 7 | 119 | 1.83 |
| BV | 450/750V | 16 | 7/1.70 | 8 | 179 | 1.15 |
| BV | 450/750V | 25 | 7/2.14 | 10 | 281 | 0.727 |
| BV | 450/750V | 35 | 7/2.52 | 11.5 | 381 | 0.524 |
| BV | 450/750V | 50 | 19/1.78 | 13.0 | 521 | 0.387 |
| BV | 450/750V | 70 | 19/2.14 | 15 | 734 | 0.268 |
| BV | 450/750V | 95 | 19/2.52 | 17.5 | 962 | 0.193 |
| BV | 450/750V | 120 | 37/2.03 | 19 | 1180 | 0.153 |
| BV | 450/750V | 150 | 37/2.25 | 21 | 1470 | 0.124 |
| BV | 450/750V | 185 | 37/2.52 | 23.5 | 1810 | 0.0991 |
| Model | Anma Gerilimi (V) | Kesit Alanı (mm²) | İletken Yapısı (Adet/Çap mm) | Dış Çap (mm) | Ağırlık (kg/km) | 20 °C İletken Direnci (Ω/km) |
| BVR | 450/750V | 2.5 | 19/0.41 | 4.2 | 34.7 | 7.41 |
| BVR | 450/750V | 4 | 19/0.52 | 4.8 | 51.4 | 4.61 |
| BVR | 450/750V | 6 | 19/0.64 | 5.6 | 73.6 | 3.08 |
| BVR | 450/750V | 10 | 49/0.52 | 7.6 | 129 | 1.83 |
| BVR | 450/750V | 16 | 49/0.64 | 8.8 | 186 | 1.15 |
| BVR | 450/750V | 25 | 98/0.58 | 11 | 306 | 0.727 |
| BVR | 450/750V | 35 | 133/0.58 | 12.5 | 403 | 0.524 |
| BVR | 450/750V | 50 | 133/0.68 | 14.5 | 553 | 0.387 |
| BVR | 450/750V | 70 | 189/0.68 | 16.5 | 764 | 0.268 |
Alüminyum ve Bakır İletken Seçenekleri (Karşılaştırmalı Teknik Tablo)
Proje bütçesi ve teknik gereksinimlere göre bakır veya alüminyum iletkenli modellerimiz mevcuttur. Aşağıdaki tabloda iletken direnci ve ağırlık kıyaslaması sunulmuştur.
| Anma Kesit Alanı (mm²) | İletken Yapısı (Adet/Çap mm) | Anma Yalıtım Kalınlığı (mm) | Maks. Dış Çap (mm) | 20°C’de İletken Direnci (Ω/km) | 70°C’de Min. İzolasyon Direnci (MΩ/km) | Ağırlık (kg/km) | ||
|---|---|---|---|---|---|---|---|---|
| Bakır (Cu) | Alüminyum (Al) | Bakır (Cu) | Alüminyum (Al) | |||||
| 1.5 | 1/1.38 | 0.7 | 3.3 | 12.1 | – | 0.011 | 19.2 | – |
| 1.5 | 7/0.52 | 0.7 | 3.5 | 12.1 | – | 0.01 | 20.6 | – |
| 2.5 | 1/1.78 | 0.8 | 3.9 | 7.41 | 11.8 | 0.01 | 30.8 | 15 |
| 4 | 1/2.25 | 0.8 | 4.4 | 4.61 | 7.39 | 0.0085 | 45.5 | 21 |
| 6 | 1/2.76 | 0.8 | 4.9 | 3.08 | 4.91 | 0.007 | 65 | 29 |
| 10 | 7/1.35 | 1 | 7 | 1.83 | 3.08 | 0.0065 | 110 | 52 |
| 16 | 7/1.70 | 1 | 8 | 1.15 | 1.91 | 0.005 | 170 | 70 |
| 25 | 7/2.14 | 1.2 | 10 | 0.727 | 1.2 | 0.005 | 270 | 110 |
| 35 | 7/2.52 | 1.2 | 11.5 | 0.524 | 0.868 | 0.004 | 364 | 150 |
| 50 | 19/1.78 | 1.4 | 13 | 0.387 | 0.641 | 0.0045 | 500 | 200 |
| 70 | 19/2.14 | 1.4 | 15 | 0.268 | 0.443 | 0.0035 | 688 | 269 |
| 95 | 19/2.52 | 1.6 | 17.5 | 0.193 | 0.32 | 0.0035 | 953 | 360 |
| 120 | 37/2.03 | 1.6 | 19 | 0.153 | 0.253 | 0.0032 | 1168 | 449 |
| 150 | 37/2.25 | 1.8 | 21 | 0.124 | 0.206 | 0.0032 | 1466 | 551 |
| 185 | 37/2.52 | 2 | 23.5 | 0.099 | 0.164 | 0.0032 | 1808 | 668 |
- FAQ

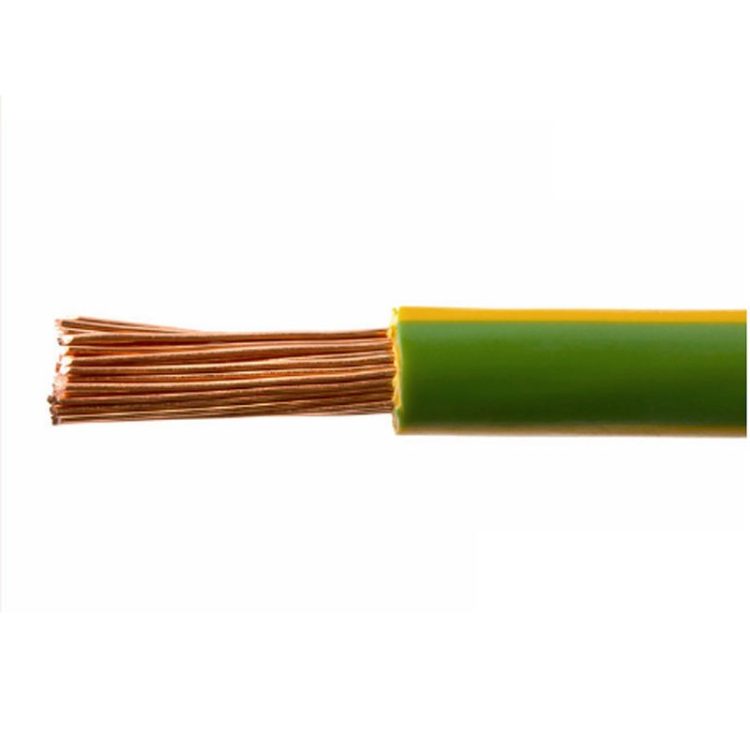

Sarı yeşil topraklama kablosu hakkında sıkça sorulan sorular:
S1: Bu kablolar hangi uluslararası sertifikalara sahiptir ve TSE standartlarına uygun mu?
Tüm ürünlerimiz IEC (Uluslararası Elektroteknik Komisyonu) standartlarına ve Avrupa Harmonizasyon (HAR) belgelerine uygun olarak üretilmektedir. Türkiye pazarına özel talepler için TSE standartlarına uygun üretim yapabilmekte ve talep halinde ilgili uygunluk belgelerini paylaşabilmektedir.
S2: Türkiye’ye ihracat için minimum sipariş miktarı (MOQ) ve teslimat süresi nedir?
Depodaki standart ürünler için MOQ genellikle esnektir. Özel üretim taleplerinde ise kesit alanı ve model detayına göre MOQ değişiklik göstermektedir. Türkiye’ye denizyolu ile ortalama teslimat süremiz 20-30 gün arasındadır. Güncel stok ve lojistik bilgisi için satış ekibimizle iletişime geçmenizi öneririz.
S3: Projem için detaylı teknik çizim, test raporu veya numune talep edebilir miyim?
Kesinlikle evet. Teknik ekibimiz, ihtiyacınız olan ürünün detaylı veri sayfasını (datasheet), test raporlarını ve talep etmeniz halinde değerlendirme amaçlı ücretsiz kablo numunesini kargo ile adresinize iletebilir.
S4: Özel renk kodlaması (siyah-beyaz-sarı yeşil dışında) ve kablo üzerine firma ismi baskısı yapılabiliyor mu?
Evet, OEM ve ODM hizmeti sağlıyoruz. Katalogda belirtilen renk kodlarının yanı sıra, projenize özel renk dizilimi ve kablo dış kılıfına marka adı, model kodu veya teknik detay baskısı yapılabilmektedir. Bu hizmet için minimum sipariş miktarı geçerlidir.
