Kullanım Alanları ve Açıklama
NYM ve NYY tipi kablolar, bina içi ve dışı elektrik tesisatlarında, güç ve kontrol kablolarının sabit olarak döşenmesi için kullanılan standart ürünlerdir. Kuru ve nemli açık alanlarda, sıva üstü, sıva altı, duvar içi ve beton kanallarda güvenle kullanılabilir. Ancak, sıkıştırılmış vibrasyonlu beton içine doğrudan dökülemez. Doğrudan güneş ışığına maruz kalmayacak şekilde harici ortamlarda da uygulanabilir. Endüstriyel tesisler, güç santralleri, dağıtım panoları, kablo kanalları ve yerleşim ağlarındaki şalt malzemeleri gibi mekanik hasar riski olmayan sabit tesisatlar için ideal çözümdür.
Kablo Konstrüksiyonu ve Yapısı

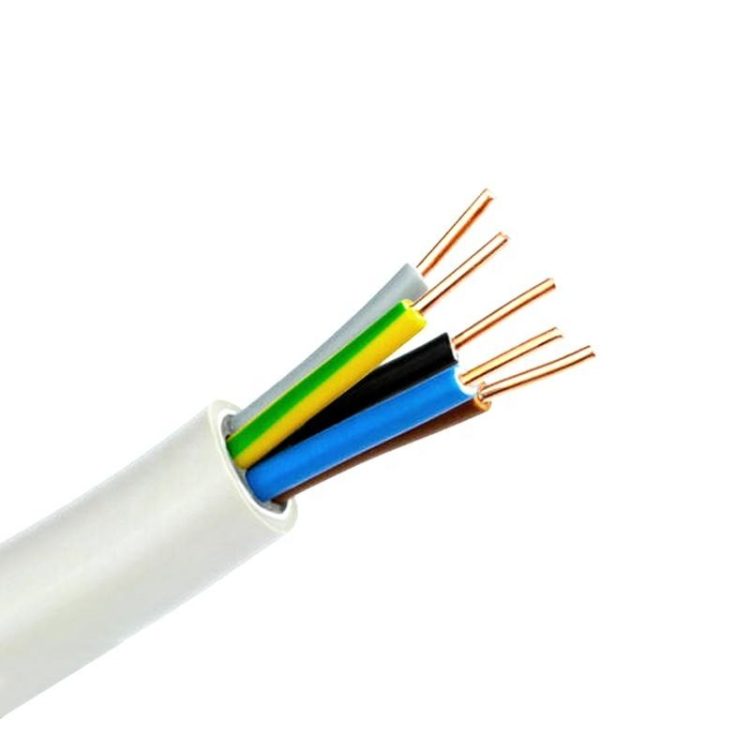

- İletken: Masif (tek tel) veya bükülü (çok telli) sınıfında, çıplak bakır iletken.
- Standart: İletken yapısı, DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1/cl.2 ve IEC 60228 cl.1/cl.2 uluslararası normlarına uygundur.
- İzolasyon: Damar izolasyonu, DIN VDE 0281 Bölüm 1’e uygun PVC (Polivinil Klorür) TI1 tipi malzemeden oluşur.
- Renk Kodlaması: Damar renkleri, DIN VDE 0293-308 standardına göre kodlanmıştır.
- Dış Kılıf: Son derece esnek, TM1 tipi özel PVC dış kılıf, DIN VDE 0281 Bölüm 1 gerekliliklerini karşılar. (Not: NYY kabloda siyah PVC dış kılıf UV dayanımlı olup yeraltı uygulamalarına, NYM ise gri PVC kılıf ile dahili uygulamalara uygundur.)
Teknik Özellikler ve Standartlar
| Teknik Özellik | Değer |
|---|---|
| Anma Gerilimi (Çalışma) | 300/500V |
| Test Gerilimi | 2000V |
| Minimum Bükülme Yarıçapı | 4 x D (D: Kablo dış çapı) |
| Hareketli Kurulum Sıcaklığı | +5°C ile +70°C arası |
| Sabit Tesisat Sıcaklığı | -40°C ile +70°C arası |
| Alev Geciktirici Özellik | IEC 60332-1 standardına uygun |
| İzolasyon Direnci | > 20 MΩxkm |
NYM/NYY Kablo Modelleri ve Teknik Tablosu
Aşağıda, yaygın olarak talep edilen NYM/NYY tipi PVC izoleli bakır kablo konfigürasyonlarının detaylı teknik verileri sunulmaktadır.
| Kesit Alanı (mm²) | Damar Sayısı x Kesit | İzolasyon Kalınlığı (mm) | Dış Kılıf Kalınlığı (mm) | Yaklaşık Dış Çap (mm) | Yaklaşık Bakır Ağırlığı (kg/km) | Yaklaşık Toplam Ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| 1.5 (masif) | 1 X 1.5 | 0.6 | 1.4 | 5.4 | 14.4 | 40 |
| 1.5 (masif) | 2 X 1.5 | 0.6 | 1.4 | 8.7 | 29 | 170 |
| 1.5 (masif) | 3 X 1.5 | 0.6 | 1.4 | 9.1 | 43 | 135 |
| 1.5 (masif) | 4 X 1.5 | 0.6 | 1.4 | 9.8 | 58 | 160 |
| 1.5 (masif) | 5 X 1.5 | 0.6 | 1.4 | 10.3 | 72 | 190 |
| 1.5 (masif) | 7 X 1.5 | 0.6 | 1.4 | 11.5 | 101 | 235 |
| 1.5 (masif) | 10 X 1.5 | 0.6 | 1.4 | 13.8 | 144 | 330 |
| 1.5 (masif) | 12 X 1.5 | 0.6 | 1.4 | 14.4 | 173 | 405 |
| 2.5 (masif) | 1 X 2.5 | 0.7 | 1.4 | 6.0 | 24 | 70 |
| 2.5 (masif) | 3 X 2.5 | 0.7 | 1.4 | 10.4 | 72 | 190 |
| 2.5 (masif) | 4 X 2.5 | 0.7 | 1.4 | 11.3 | 96 | 230 |
| 2.5 (masif) | 5 X 2.5 | 0.7 | 1.4 | 12.0 | 120 | 270 |
| 2.5 (masif) | 7 X 2.5 | 0.7 | 1.6 | 13.2 | 168 | 342 |
| 4 (masif) | 1 X 4 | 0.8 | 1.6 | 6.6 | 38 | 80 |
| 4 (masif) | 3 X 4 | 0.8 | 1.6 | 12.0 | 115 | 258 |
| 4 (masif) | 4 X 4 | 0.8 | 1.6 | 13.0 | 154 | 330 |
| 4 (masif) | 5 X 4 | 0.8 | 1.6 | 14.5 | 192 | 410 |
| 6 (masif) | 1 X 6 | 0.8 | 1.6 | 7.2 | 58 | 105 |
| 6 (masif) | 3 X 6 | 0.8 | 1.6 | 13.0 | 173 | 320 |
| 6 (masif) | 4 X 6 | 0.8 | 1.6 | 15.1 | 230 | 460 |
| 6 (masif) | 5 X 6 | 0.8 | 1.6 | 16.1 | 288 | 540 |
| 10 (masif) | 1 X 10 | 1.0 | 1.6 | 8.4 | 96 | 155 |
| 10 (masif) | 4 X 10 | 1.0 | 1.6 | 17.6 | 384 | 680 |
| 10 (masif) | 5 X 10 | 1.0 | 1.6 | 19.2 | 480 | 850 |
| 16 (çok telli) | 1 X 16 | 1.2 | 1.8 | 9.9 | 154 | 230 |
| 16 (çok telli) | 4 X 16 | 1.2 | 1.8 | 21.3 | 614 | 1048 |
| 16 (çok telli) | 5 X 16 | 1.2 | 1.8 | 23.4 | 768 | 1280 |
| 25 (çok telli) | 1 X 25 | 1.4 | 2.0 | 12.0 | 240 | 325 |
| 25 (çok telli) | 4 X 25 | 1.4 | 2.0 | 25.8 | 960 | 1649 |
| 25 (çok telli) | 5 X 25 | 1.4 | 2.0 | 28.7 | 1200 | 1970 |
| 35 (çok telli) | 4 X 35 | 1.4 | 2.0 | 28.5 | 1344 | 2000 |
Not: “AWG” kısaltması teknik çeviride kaldırılmış, metrik sistem kesit alanlarına (mm²) odaklanılmıştır. Türk pazarında metrik sistem esastır.
4. FAQ模块
Sıkça Sorulan Sorular (SSS)
1. NYM ve NYY kablolar arasındaki temel fark nedir? Hangi projede hangisini seçmeliyim?
Her ikisi de aynı 300/500V sınıfında bakır iletkenli PVC kablolardır. Temel fark, dış kılıf yapısındadır. NYM kablo, alev geciktirici gri renkli PVC kılıfa sahiptir ve sadece dahili, sıva altı/üstü kuru ve nemli yerlerde kullanılır. NYY kablo ise daha dayanıklı, siyah renkli PVC kılıfa sahiptir ve UV direnci sayesinde harici ortamlarda, toprak altında ve kablo kanallarında doğrudan kullanıma uygundur. Projeniz zemin altı döşeme gerektiriyorsa NYY tercih etmelisiniz.
2. 3×1.5mm² NYM kablo kaç amper akım taşır?
Akım taşıma kapasitesi (ampasite), ortam sıcaklığı, döşeme şekli (kanalda, sıva altında, vb.) ve kablo grubu gibi birçok faktöre bağlıdır. 3×1.5mm² NYM kablo, genellikle aydınlatma devreleri için kullanılır ve 30°C ortamda standart şartlarda yaklaşık 17.5 Amper’e kadar taşıyabilir. Kesin doğru değer için lütfen elektrik mühendisinizin yapacağı ısıl hesaplamayı temel alınız.
3. Ürünleriniz hangi uluslararası standartlara ve sertifikalara sahip?
Kablolarımız, başta IEC 60228 ve DIN VDE 0281/0295 olmak üzere uluslararası standartlara tam uyumlu olarak üretilmektedir. Türkiye pazarı için zorunlu olan CE işareti ve ilgili TSE standartlarına uygunluk testleri yapılmaktadır. Ayrıca müşteri talebine bağlı olarak, yangın dayanımı ile ilgili olarak IEC 60332-1 alev geciktiricilik test raporları tüm sevkiyatlarımızla birlikte sunulabilir.
4. Projem için özel kesit veya renk kodlaması talep edebilir miyim?
Evet. Bir üretici olarak, projeye özel kablo tasarımı konusunda esnekliğe sahibiz. Minimum sipariş adedine (MOQ) bağlı olarak, farklı kesit alanları, damar sayıları ve harmonize olmayan renk kombinasyonları (örneğin, siyah numaralı damarlar) ile üretim yapabiliriz. Lütfen özel talepleriniz için satış ekibimizle iletişime geçin.
5. 3×1.5mm² NYY toprak altı kablo fiyatı ve teslimat süresi nedir?
Kablo fiyatlarımız, Londra Metal Borsası (LME) bakır fiyatlarına endekslidir ve anlık olarak güncellenir. Stoklarımızda düzenli olarak bulunan 3×1.5mm² NYY kablo için pek çok kesitte hızlı teslimat avantajı sunuyoruz. Güncel bir fiyat teklifi ve stok durumu için lütfen aşağıdaki “Teklif İste” butonu aracılığıyla talep oluşturun, size 24 saat içinde dönüş sağlayalım.
