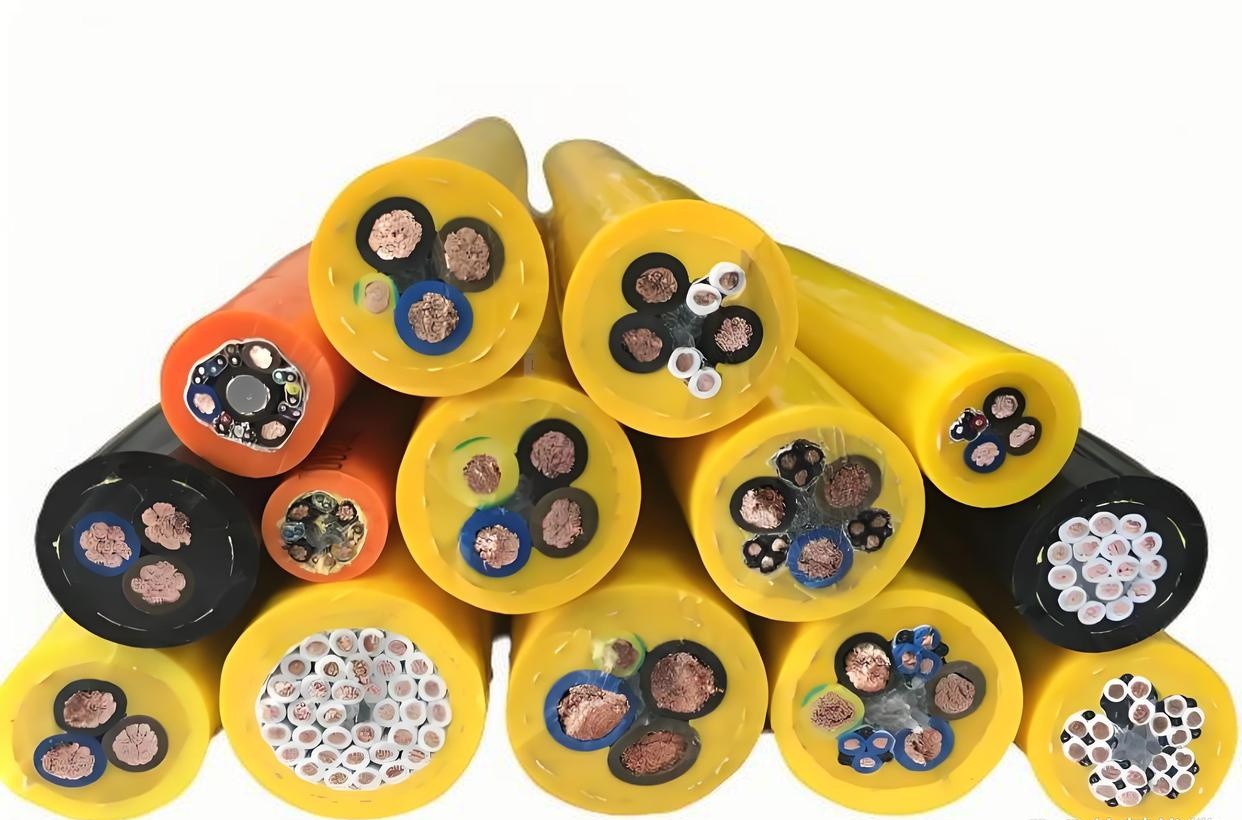

Cable Híbrido para Enrollador con CAT5e – Solución Composite para Potencia y Datos
Descripción General del Producto
Este cable híbrido compuesto para enrollador —conocido como cable híbrido electro-óptico cuando integra fibra— combina conductores de potencia, un cable de datos CAT5e (o categoría superior) y un núcleo de puesta a tierra en una sola construcción robusta. Diseñado para aplicaciones dinámicas de baja tensión y servicio pesado, ofrece una resistencia a la tracción extrema, excepcional resistencia a la abrasión, flexibilidad a bajas temperaturas y resistencia a aceites, corrosión y radiación ultravioleta. Está específicamente fabricado para entornos hostiles, oleosos y a la intemperie, como puertos, terminales y grandes proyectos de ingeniería al aire libre.
Aplicaciones
Diseñado para su uso en tambores y sistemas de enrollado en equipos eléctricos con movimiento frecuente, incluyendo:
- Puentes grúa y grúas viajeras
- Carros de transferencia y camiones de plataforma
- Volcadores de vagones y basculantes
- Maquinaria de transporte continuo
- Equipos de detección de fallos y ensayos que operan en movimientos de flexión continua o enrollado
Construcción y Especificaciones Técnicas
| Parámetro | Detalle |
|---|---|
| Conductor | Cobre desnudo libre de oxígeno (OFC) extrafino, conforme a VDE 0295 Clase 5 / IEC 60228 Clase 5 |
| Aislamiento | TPE (Elastómero Termoplástico) de primera calidad |
| Cubierta Interna | Compuesto compuesto de alta resistencia |
| Refuerzo | Fibras de tracción de Kevlar o cable de acero galvanizado |
| Cubierta Exterior | PUR (Poliuretano) – altamente duradero, resistente a aceites y estable a los rayos UV |
| Tensión Nominal | 450/750V |
| Rango de Temperatura | Instalación fija: -40°C a +105°C Instalación móvil (enrollado): -40°C a +105°C |
| Radio de Curvatura | Fijo: ≥ 8 × diámetro exterior Móvil: ≥ 10 × diámetro exterior |
| Elemento de Datos | CAT5e (opcional CAT6; versión con fibra óptica disponible para configuración híbrida electro-óptica) |
| Configuración de Núcleos | Fases de potencia + tierra + datos CAT5e + elemento de fibra óptica opcional |
Características Principales
- Resistencia superior a la tracción y al desgarro – El refuerzo de Kevlar o acero soporta la tensión constante del enrollado.
- Rendimiento dinámico excepcional – El cableado optimizado y la cubierta de PUR absorben la torsión y previenen el efecto de «tirabuzón».
- Amplia temperatura de operación – Mantiene la flexibilidad desde -40°C hasta +105°C sin agrietarse ni reblandecerse.
- Resistencia a aceites, combustibles y químicos – Ideal para equipos portuarios, acerías y maquinaria pesada expuesta a lubricantes y fluidos hidráulicos.
- Resistencia a la intemperie y rayos UV – Adecuado para instalaciones completamente a la intemperie con exposición solar prolongada.
- Configuraciones a medida – Las secciones de conductor, las opciones CAT5e/CAT6, la integración de fibra óptica y los colores de la cubierta exterior pueden adaptarse a los requisitos del proyecto.
Para especificaciones detalladas, diseños personalizados o una cotización específica para su proyecto, por favor contacte a nuestro equipo de ingeniería.
4. FAQ (Preguntas Frecuentes)
P: ¿Por qué este cable híbrido para enrollador es adecuado para aplicaciones en grúas y polipastos?
R: Integra potencia y datos CAT5e en un solo cable con refuerzo de Kevlar o cable de acero y cubierta exterior de PUR. Esta construcción le otorga la resistencia mecánica, la resistencia a la torsión y la flexibilidad necesarias para el enrollado continuo en puentes grúa, polipastos y maquinaria móvil similar.
P: ¿Se puede suministrar el cable con fibra óptica en lugar de CAT5e?
R: Sí. Aunque la versión estándar incluye CAT5e, podemos integrar fibras monomodo o multimodo para crear un verdadero cable compuesto híbrido electro-óptico para enrollador. Especifique sus necesidades de transmisión de datos al solicitar una cotización.
P: ¿Cuál es el radio de curvatura mínimo cuando se instala en un tambor o carrete de cable?
R: Para instalaciones móviles (enrollado), el radio de curvatura debe ser como mínimo 10 veces el diámetro exterior del cable. En tramos fijos, se permite un radio de 8 veces el diámetro exterior.
P: ¿Cumple este cable con las normas internacionales?
R: Los conductores cumplen con VDE 0295 Clase 5 / IEC 60228 Clase 5, y la cubierta de PUR generalmente satisface las directivas pertinentes RoHS y CE. Bajo pedido, podemos suministrar cables que cumplan con estándares o certificaciones regionales adicionales (como marcas de conformidad para Latinoamérica o certificaciones particulares de entornos explosivos ATEX, según aplique al diseño final).
P: ¿Cuál es el plazo de entrega habitual para pedidos de gran volumen o personalizados?
R: Los plazos de entrega dependen del volumen del pedido y la complejidad de la personalización (como secciones de conductor especiales, integración de fibra o preensamblado con conectores). Por lo general, los pedidos estándar se envían en un plazo de 3 a 5 semanas. Nuestro equipo le confirmará el cronograma de entrega una vez que revisemos sus especificaciones.
P: ¿Pueden suministrar cables para enrollador completos y preensamblados con conectores?
R: Por supuesto. Ofrecemos soluciones de cable para enrollador preensambladas con conectores de servicio pesado, prensaestopas y componentes de alivio de tensión. Esto reduce el tiempo de instalación en obra y garantiza una solución plug-and-play para su equipo móvil.
